در دنیای امروزی که بیشتر فعالیت ها وابسته به نیروی برق هستند، حتی چند دقیقه قطعی برق می تواند خسارات سنگینی را به همراه داشته باشد. تابلو چنج آور (Changeover Panel) یکی از مهم ترین اجزای سیستم برق اضطراری است که وظیفه دارد بین دو منبع تغذیه، مانند برق شهری و ژنراتور، جابجایی انجام دهد تا از قطعی برق جلوگیری شود.

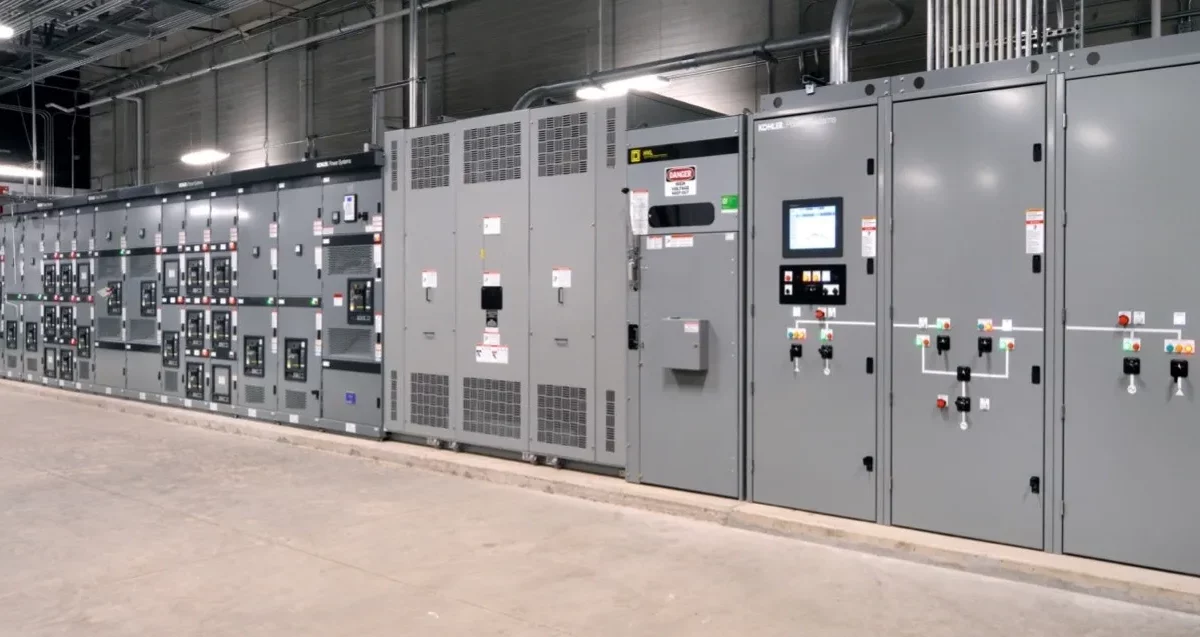

تابلو چنج آور یک سیستم سوئیچینگ پیشرفته در زیرساخت های برقی است که وظیفه آن انتقال سریع و مطمئن بین دو منبع تغذیه است؛ به طور معمول، بین برق شبکه سراسری و یک منبع پشتیبان مانند دیزل ژنراتور یا UPS. این تابلو می تواند به صورت دستی یا کاملاً خودکار عمل کند. در صورت بروز قطعی در برق اصلی، تابلو چنج آور بلافاصله و بدون ایجاد تأخیر، جریان برق را به سمت منبع جایگزین هدایت کرده و از خاموشی تجهیزات حساس جلوگیری میکند. در مدل های پیشرفته، این فرایند سوئیچینگ بدون کوچک ترین وقفه (Zero Transfer Time) انجام میشود و به همین دلیل در محیط هایی چون بیمارستان ها و مراکز داده اهمیت حیاتی دارد.
در این نوع، اپراتور باید به صورت فیزیکی سوئیچ برق را تغییر دهد. این تابلو ها برای مکان هایی با اولویت کمتر یا جایی که اپراتور دائماً حضور دارد مناسب هستند.
نوع پیشرفته تری از تابلو ها است که با قطع برق شهری به طور خودکار ژنراتور را روشن کرده و پس از تثبیت خروجی، برق مصرفکننده ها را تأمین می کند. با بازگشت برق شهری، به صورت خودکار منبع برق را به حالت اولیه بر می گرداند.
1- کلید چنج آور یا سوئیچ انتقال
2- کنترلر اتوماتیک ATS (در مدل های اتوماتیک)
3- کنتاکتور یا مدارشکن قدرت
4- فیوز، کلید محافظ جان، و تجهیزات حفاظتی
5- نمایشگر های دیجیتال، چراغ هشدار و آلارم صوتی
6- ترمینال ها و کابل کشی داخلی
1- تشخیص قطع برق شهری: کنترلر داخلی تابلو چنج آور به صورت مستمر وضعیت ولتاژ برق شبکه را بررسی می کند. اگر افت شدید ولتاژ یا قطع کامل جریان برق رخ دهد، این کنترلر بلافاصله وضعیت غیر عادی را شناسایی کرده و با صدور فرمان سوئیچینگ، سیستم را برای انتقال منبع برق آماده می سازد. این فرایند تشخیص بسیار سریع و دقیق است و نقش مهمی در جلوگیری از اختلال در عملکرد دستگاه ها و تجهیزات برقی ایفا میکند. در مدل های هوشمند تر، علاوه بر قطع کامل، نوسانات بیش از حد مجاز نیز توسط کنترلر تشخیص داده میشوند تا قبل از آسیب به تجهیزات، اقدامات لازم انجام گیرد.
2- فعالسازی منبع جایگزین: در تابلوهای ATS، پس از صدور فرمان قطع برق توسط کنترلر، سیستم بلافاصله وارد مرحله راهاندازی ژنراتور میشود. این راهاندازی بهصورت کاملاً خودکار انجام شده و با استفاده از رلههای مخصوص، ژنراتور شروع به کار میکند. پس از رسیدن ژنراتور به سرعت و ولتاژ مناسب و تثبیت خروجی، تابلو چنج آور منبع برق تجهیزات را از برق شهری به خروجی ژنراتور تغییر میدهد. این فرایند به گونهای طراحی شده که کمترین تاخیر در تأمین برق رخ دهد و از بروز خاموشی در تجهیزات حیاتی جلوگیری شود. همچنین، برخی تابلوهای پیشرفته دارای سیستمهای مانیتورینگ آنلاین هستند که وضعیت ژنراتور و بار مصرفی را بهصورت لحظهای نمایش میدهند.
3- بازگشت به حالت اولیه: زمانیکه برق شهری مجدداً برقرار شود، کنترلر تابلو چنج آور ابتدا از پایداری و کیفیت ولتاژ شبکه اطمینان حاصل میکند. پس از تایید شرایط مناسب، فرآیند سوئیچ مجدد به منبع اصلی بهصورت خودکار آغاز میشود. این سوئیچینگ بدون اختلال و بهصورت نرم انجام میگیرد تا از نوسانات ناگهانی و آسیب به تجهیزات جلوگیری شود. پس از بازگشت کامل بار به برق شهری، فرمان خاموش شدن به ژنراتور ارسال شده و ژنراتور پس از یک دوره خنککاری خاموش میگردد. در برخی سیستمها، مرحله تأخیر بازگشت تعبیه شده تا از خاموش و روشن شدنهای پیاپی در صورت ناپایداری لحظهای برق شهری جلوگیری شود.
1- بیمارستان ها: تضمین عملکرد مداوم تجهیزات پزشکی
2- بانک ها و دفاتر مالی: جلوگیری از اختلال در سرویس دهی و از دست رفتن اطلاعات
3- ساختمان های مسکونی بزرگ و برج ها: حفظ عملکرد آسانسور ها و سیستم های امنیتی
4- کارخانه ها و صنایع: جلوگیری از توقف خط تولید و آسیب به ماشین آلات
5- مراکز داده و سرور ها: حفاظت از اطلاعات و جلوگیری از قطعی سیستم های حیاتی
1- پایداری تأمین برق حتی در مواقع اضطراری
2- افزایش ایمنی تجهیزات الکتریکی
3- حفظ عملکرد تجهیزات حیاتی بدون وقفه
4- کاهش خسارات ناشی از قطعی برق
5- امکان کنترل از راه دور در مدلهای پیشرفته
نصب تابلو چنج آور باید توسط تکنسین های برق واجد شرایط و با تجربه انجام شود، چرا که این عملیات نیازمند دقت بالا، رعایت استاندارد های ایمنی و آشنایی کامل با سیستم های الکتریکی است. نکات مهم و ضروری در هنگام نصب عبارتند از:
1- انتخاب محل مناسب نصب: تابلو باید در محلی خشک، خنک، بدون لرزش و عاری از گرد و غبار نصب شود تا عمر مفید آن افزایش یابد.
2- اطمینان از زمین کردن صحیح تابلو: ارت مناسب نقش مهمی در حفاظت از تجهیزات در برابر شوک های الکتریکی دارد.
3- استفاده از کابل های استاندارد و مناسب با توان مصرفی: کابلکشی باید بر اساس توان مصرفی و طول مسیر انتخاب شود تا از افت ولتاژ جلوگیری گردد.
4- نصب تابلو با فاصله ایمن از سایر تجهیزات: جهت تهویه بهتر و جلوگیری از تداخلهای الکترو مغناطیسی.
5- استفاده از تابلو های دارای درب قفل دار و سیستم تهویه: به خصوص در محیط های صنعتی و پرخطر.
6- بررسی عملکرد سیستم قبل از تحویل: پس از نصب باید تمام عملکرد ها (سوئیچینگ خودکار، فعال سازی ژنراتور، بازگشت به حالت اولیه) تست و تأیید شوند.
قیمت تابلو چنج آور بسته به نوع (دستی یا اتوماتیک)، ظرفیت، برند قطعات و امکانات جانبی متفاوت است. به طور کلی تابلو های ATS از نوع دستی گران ترند ولی عملکرد دقیق تر و سریع تری دارند. برای استعلام دقیق قیمت و دریافت مشاوره، با کارشناسان ما تماس بگیرید.
تابلو چنج آور نه تنها در مواقع اضطراری، بلکه در حفظ امنیت، آسایش و پایداری سیستم های برقی نقشی اساسی دارد. انتخاب صحیح این تابلو ها، نصب اصولی و نگهداری منظم، تضمین کننده عملکرد بدون وقفه تجهیزات حیاتی است. اگر به دنبال تجهیز پروژه خود به تابلو چنج آور هستید، تیم ما آماده ارائه مشاوره تخصصی و محصولات با کیفیت است.
تابلو دستی نیاز به دخالت اپراتور برای تغییر منبع برق دارد، در حالی که تابلو اتوماتیک (ATS) به طور خودکار برق را در زمان قطع شبکه به منبع پشتیبان سوئیچ می کند.
خیر. تابلو چنج آور می تواند با هر منبع برق اضطراری از جمله UPS، توربین بادی یا پنل های خورشیدی نیز کار کند.
با نگهداری صحیح، تابلو چنج آور می تواند بیش از 10 سال به خوبی کار کند. کیفیت قطعات داخلی نیز تأثیر زیادی در طول عمر دارد.
بله، تابلو های چنج آور برای سیستم های تک فاز نیز طراحی می شوند و برای مصارف خانگی مناسب هستند.
با سرویس و تست دوره ای، بازبینی ترمینال ها، کنتاکتور ها و عملکرد سوئیچینگ می توان از صحت عملکرد اطمینان یافت.
در برخی مدل های پیشرفته، قابلیت کنترل و مانیتورینگ از راه دور از طریق اینترنت یا پیامک وجود دارد.
هزینه نصب بستگی به ظرفیت تابلو، نوع اتصال، شرایط محل نصب و تجهیزات جانبی دارد. برای برآورد دقیق باید با کارشناسان تماس گرفت.
بسیاری از تابلو ها با استاندارد IP مناسب (مثلاً IP54 یا IP65) ساخته می شوند تا در برابر رطوبت و گرد و غبار مقاوم باشند.
